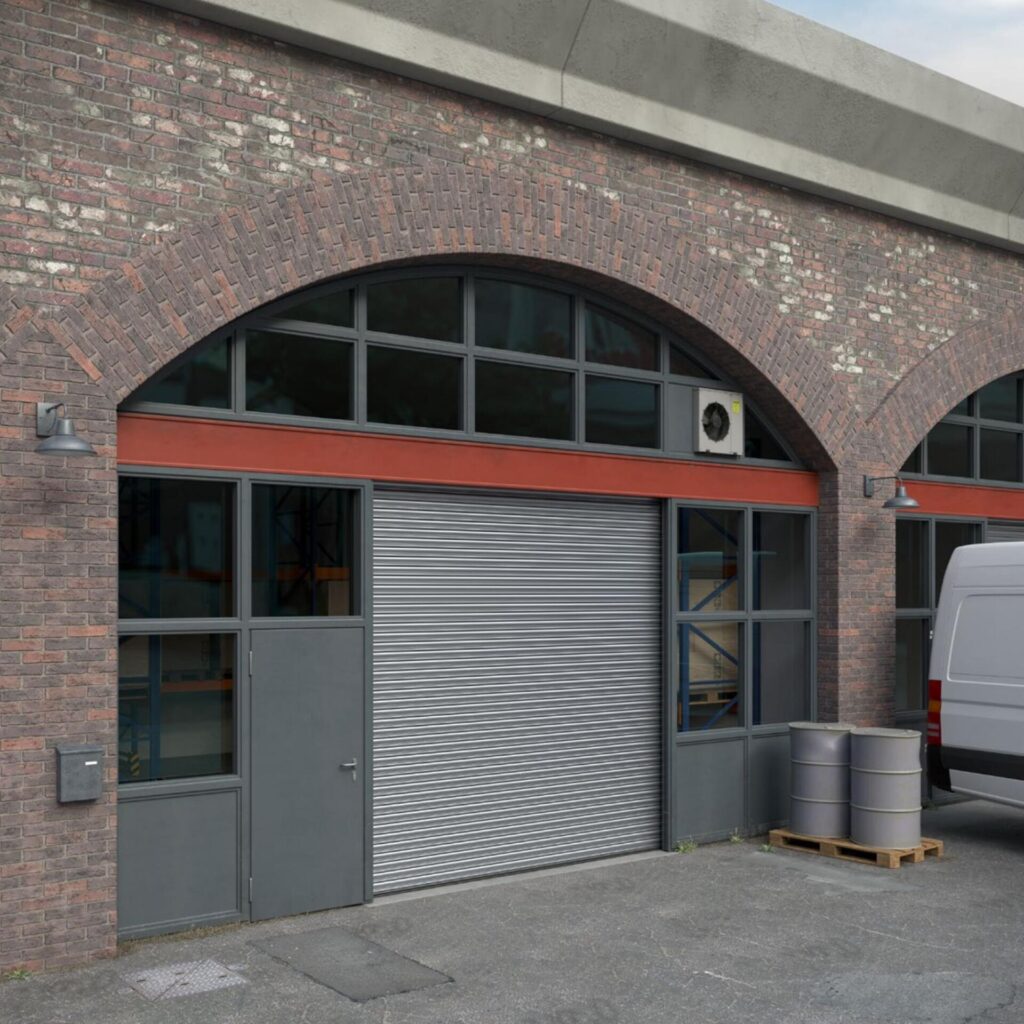

RIDEAU À LAMES TD POUR GARAGE ET INDUSTRIE HÖRMANN

Le rideau à lames TD Hörmann est conçu pour fermer les baies de garage et les applications industrielles simples lorsque l’encombrement disponible doit rester limité. Son tablier s’enroule au-dessus de l’ouverture et peut être installé dans la baie, devant la baie ou derrière la baie, selon la configuration du bâtiment. Les rails de guidage étroits de 60 mm et les consoles placées de part et d’autre de l’arbre d’enroulement participent à cette implantation compacte.

Deux exécutions de tablier sont proposées. Le profilé plein HR70 S est réalisé en acier galvanisé avec une épaisseur de matériau de 0,4 mm et un poids d’environ 6 kg/m². Le profilé perforé HR70 S aero est également en acier galvanisé; son épaisseur annoncée est de 0,6 mm, son poids est d’environ 8 kg/m² et sa surface d’aération atteint environ 24 %. Le choix entre les deux versions permet d’adapter le niveau d’occultation et de ventilation à l’usage de la baie.

Les deux tabliers reçoivent de série un dispositif anti-arrachement et répondent à la classe de charge au vent 3 indiquée par Hörmann. Le rideau est conforme à la norme EN 13241 pour les caractéristiques de sécurité et de performance présentées dans la plaquette. Un dispositif parachute est prévu de série afin de prévenir le déroulement incontrôlé du tablier.

La motorisation tubulaire est intégrée à l’arbre d’enroulement pour ne pas réclamer de place supplémentaire. Le contacteur à clé de série pilote la porte en mode pression maintenue; une version en applique ou encastrée est disponible. En cas de coupure de courant, une manivelle de store peut permettre la manœuvre côté enroulement. Une commande de secours verrouillable est également proposée en option de l’autre côté de l’installation.

Selon les contraintes de pose, les rails et consoles peuvent être soudés au bâtiment ou fixés par vissage sur des points préparés en usine avec les accessoires fournis. Un caoutchouc de profilé de sol peut améliorer le raccordement au sol lorsque celui-ci présente des irrégularités. Hörmann propose aussi un coffre de tablier en acier galvanisé, ainsi qu’un faux-linteau pour masquer le tablier et l’arbre lorsque la hauteur de linteau est insuffisante.

Le dimensionnement, le sens d’enroulement, la version de tablier, le mode de pose, les dispositifs de commande et les équipements de sécurité doivent être définis à partir de la baie réelle. La plaquette commerciale Rideau à lames TD Hörmann confirme les caractéristiques de la référence retenue avant fabrication et pose.
